סוגים שונים של קופסאות חשמל בביתכם - מידע על התעשייה - חדשות

קופסאות חשמלהם רכיבים קריטיים של מערכת החשמל של ביתך&# 39. אבל עבור רבים מהעושים במלאכת DIY, המגוון הרחב של תיבות מביך. יש קופסאות פלסטיק ומתכת;" עבודה חדשה" ו-" עבודה ישנה" קופסאות; תיבות עגולות, מרובעות ומתומנות; ותיבות עם דירוגי עומס למאווררי תקרה וכבדיםגופי תאורה.

כל הקופסאות הנפוצות ביותר עבור פרויקטים של חיווט לבית זמינות במרכזים ביתיים ובחנויות חומרה גדולות, וחשוב לדעת מה ההבדלים על מנת לקנות את הקופסאות הנכונות. ישנן מספר אפשרויות שיש לקחת בחשבון: חומרים, צורה וגודל.

להלן כל הסוגים השונים של קופסאות חשמל שעליך לדעת.

01מתוך 11

קופסאות חשמל ממתכת ופלסטיק

רובתיבות חשמל הן מתכת או פלסטיק. קופסאות מתכת עשויות בדרך כלל מפלדה, ואילו קופסאות פלסטיק הן PVC או פיברגלס. קופסאות מתכת של Weatherpoof לשימוש חיצוני עשויות בדרך כלל מאלומיניום.

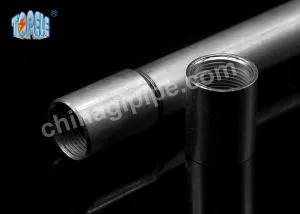

אם אתה משתמש בצינור מתכת להפעלת חיווט לתיבת החשמל, אז תיבת מתכת נדרשת - הן כדי לעגן את הצינור והן משום שניתן להשתמש בצינור ובמערכת תיבות המתכת לצורך הארקת המערכת. אם אתה משתמש בכבל שאינו מתכתי, כגון סוג NM-B (כבל מעטפת שאינו מתכתי), תוכל להשתמש באחת מהןקופסאות פלסטיקאוֹקופסאות מתכת, כל עוד הכבל מאובטח לתיבה בעזרת מהדק כבלים מתאים.

מערכות חיווט מודרניות עם כבל NM-B כוללות בדרך כלל חוט הארקה בתוך הכבל, כך שהתיבה אינה חלק ממערכת ההארקה (עם זאת, יש לחבר תיבות מתכת לאדמת המערכת, בדרך כלל עם חוט אורך קצר הנקראצַמָה).

02מתוך 11

קופסאות מלבניות סטנדרטיות

מתגי גוף תאורה בודדים ושקעי יציאה נכנסים בדרך כלל לתיבות מלבניות סטנדרטיות, הידועות גם בשם"" כנופייה אחת; או"" אחד; גודל הקופסאות בדרך כלל 2 x 3 אינץ ', ועומקם נע בין 1/2 אינץ' ל -3 אינץ '. חלק מהצורות הן""able; - עם צדדים ניתנים להסרה שניתן להסיר כך שניתן יהיה לקשר אותם בין הקופסאות ליצירת קופסאות גדולות יותר להחזקת שני, שלושה או יותר מכשירים זה לצד זה.

תיבות מלבניות סטנדרטיות מגיעות בסוגים שונים של" עבודה חדשה" ו-" עבודה ישנה" עיצובים. לסוגים מסוימים מהדקי כבלים מובנים לאבטחת כבלי NM.

03מתוך 11

תיבות 2-כנופיה, 3-כנופיה ו -4 כנופיה

כמו קופסאות מלבניות סטנדרטיות, אלה משמשים להחזקת מתגים ביתיים ושקעי חשמל, אך הם גדולים מדי כך שניתן להתקין שניים, שלושה או ארבעה מכשירים זה לצד זה. כמו תיבות אחרות, אלה מגיעים במגוון של" עבודה חדשה" ו-" עבודה ישנה" עיצובים, חלקם עם מהדקי כבלים מובנים.

ניתן ליצור את אותו אפקט באמצעות תיבות מלבניות סטנדרטיות עם"" כנופיות; עיצוב המאפשר להסיר את הדפנות כך שאפשר לחבר את הקופסאות ליצירת קופסאות גדולות יותר.

04מתוך 11

קופסאות חשמל פאן עגולות

מחבת עגולה, או" פנקייק," תיבות בדרך כלל הן בעומק של 1/2 אינץ 'או 3/4 אינץ'. הם משמשים לרוב לגופי תאורה צמודי תקרה או קיר שמשקלם אינו עולה על 50 קילו. ניתן להשתמש בסוגים מסוימים של תיבות מחבת מתכת בעלות דירוג מיוחד להרכבת מאווררי תקרה, אךלא הכלניתן להשתמש בתיבות מחבת למטרה זו.

חשוב ל-&# 39 כי חוטי המתקן יוכלו להיות מחוברים כראוי ולהתאים אותם בתוך תיבת המחבת העגולה. מדובר בתיבות חשמל רדודות עם מספיק מקום להתאמת שניים או שלושה חיבורי חשמל. אם יש לבצע חיבורי חוטים נוספים, כנראה שתזדקק למתומן בגודל מלא או לתיבת חשמל עגולה עם נפח רב יותר. מספר החוטים בתיבה לעולם לא יעלה על זהיכולת מילוי בטוחה.

05מתוך 11

תיבות חשמל מתומנות ועגולות

קופסאות מתומנות וגודל סטנדרטי נעות בין 1 1/2 עד 3 אינץ 'והן התיבה הסטנדרטית לגופי תאורה צמודי תקרה או קיר במשקל של עד 50 ק"ג. הם מספקים הרבה יותר מקום לחיווט מאשר קופסאות מחבתות עגולות רדודות ויכולים לשמש כקופסאות צומת.

קופסאות מתכת מתאימות להתקנות צמודות שטח באמצעות צינור מתכת. לעתים קרובות יש קופסאות פלסטיק עגולות"" אוזניים; לחיזוק לקיר או למשטח התקרה בקיים או" עבודה ישנה" יישומים. אלה מאפשרים לכם לאבטח את התיבה לקיר הגבס (או לחומר משטח אחר) במקום לחתוך חור גדול בקיר הגבס כדי להדק את הקופסה למסגרת.

06מתוך 11

קופסת חשמל מאווררת תקרה

קופסאות מאווררי תקרה מגיעות בכמה סוגים וגדלים שונים, כולל" בעובי 1/2 אינץ ';" פנקייק; גרסאות ותיבות סטנדרטיות בעומק 1/8 אינץ '. בדרך כלל הן עגולות אך עשויות להיות מתומנות.

תיבות מאווררי תקרה חייבות להיותULרשום להתקנה של מאוורר תקרה וסומן "לשימוש עם מאווררי תקרה." אלהשתמש בתיבות עגולות או מתומנות סטנדרטיות להתקנת מאווררי תקרה. ארגזי מאווררי תקרה דורשים הידוק מיוחד בכדי לעמוד בעומס הדינמי של מאוורר מסתובב.

רוב ארגזי מאווררי התקרה מדורגים למאווררים או גופי תאורה במשקל של עד 75 קילו, תלוי בשיטת ההתקנה. ניתן להרכיב תיבות ישירות (עם ארבע ברגים) לקורת התקרה או לחסימת העץ, או שהן יכולות להתחבר לפלטה מתכווננת הנפרשת בין קורות התקרה.

07מתוך 11

קופסה מרובעת 4 אינץ '

קופסאות מרובעות מגיעות בעומק סטנדרטי של 1/4 עד 2 1/8 אינץ ', אך פינותיהן המרובעות מעניקות להן מרחב פנים נוסף ומספקות נפח מרבי למוליכים ומחברים מרובים. מסיבה זו, תיבות מרובעות בגודל 4 אינץ 'משמשות לעיתים קרובות להפעלת מספר מוליכים בשני כיוונים או יותר. הם משמשים בדרך כלל כקופסאות צומת וניתן להתקין אותם גם בתקרות או בקירות לתמיכה בגופי תאורה או למתגי דיור או כלי קיבול כאשר הם מתאימים לפלטות הכיסוי המתאימות.

מתוך 11

תיבת צומת

Aתיבת צומתאינו סוג מיוחד של קופסא אלא מונח המשמש לתיאור כל קופסת חשמל רגילה המשמשת לסגירת חיבורי חוטים. התיבה הסטנדרטית המשמשת לצמתים היא תיבה מרובעת בגודל 4 אינץ ', המציעה שפע של מקום לחיבורי חוטים עם מספר חוטים או כבלים, אך ניתן להשתמש גם בתיבות מסוג אחר ליישום זה.

יש להתקין תיבות צומת היכן שהן תמיד נגישות; לעולם אל תתקין תיבת צומת בחלל קיר או תקרה מוסתר, בו לא ניתן יהיה לגשת לתיבה בעתיד. תיבות צומת חייבות להיות מכוסות בכיסויים מוצקים ללא חורים.

09מתוך 11

כיסויי קופסאות חשמל

כיסויי קופסאות חשמל מגיעים במגוון רחב של גדלים וצורות המתאימים לסוגים שונים של קופסאות. כיסוי משמש כדי לסגור את חזית התיבה והוא נדרש על ידי קוד; זה לא בטוח, ובדרך כלל לא חוקי, להשאיר תיבת חשמל לא מכוסה.

מוצק, או" ריק," לכיסויים אין חורים, והם משמשים בדרך כלל עם תיבות צומת או לסגירת תיבות שאינן בשימוש. כיסויים לקופסאות מרובעות בגודל 4 אינץ 'עשויים לכלול חיתוכים מיוחדים לאירוח מתגים או שקעים (שקעים). אלה כוללים בדרך כלל אזור מרכזי מוגבה המרחיב את הקופסה כך שהפתח למתג או לשקע ישטף עם המשטח החשוף של קיר הגבס או גימור קיר או תקרה אחר.

10מתוך 11

תיבת חשמל בחוץ

קופסאות חיצוניות חסינות מזג האוויר הן מתחמים אטומים המיועדים להרכבה על פני הקירות החיצוניים, חיפויי גגות, סיפונים ומבנים אחרים. הם משמשים להתקנת כלי קיבול חיצוניים (שקעים) וגופי תאורה. על ארגזי החוץ להיות מכוסים חיצוניים או מתקן המיועד למיקומים לחים או רטובים, בהתאם ליישום.

קופסאות חיצוניות מפלסטיק מיוצרות בדרך כלל מ- PVC בעל השפעה גבוהה, בעוד שקופסאות חיצוניות ממתכת מיוצרות בדרך כלל מאלומיניום ולא מפלדה.

11מתוך 11

מאריכי תיבות

מאריכי תיבות, או טבעות הארכה, מגיעים במגוון גדלים וצורות המתאימים לתיבות חשמל סטנדרטיות. הם מעוצבים כקופסאות אך אין להם גב. הם נועדו להתקנה על החלק הקדמי של קופסאות חשמל סטנדרטיות כדי להגדיל את קיבולת הקופסא או להביא את הקופסה לשטיפה עם קיר הגבס או חומר משטח אחר.
